機制砂怎么配比

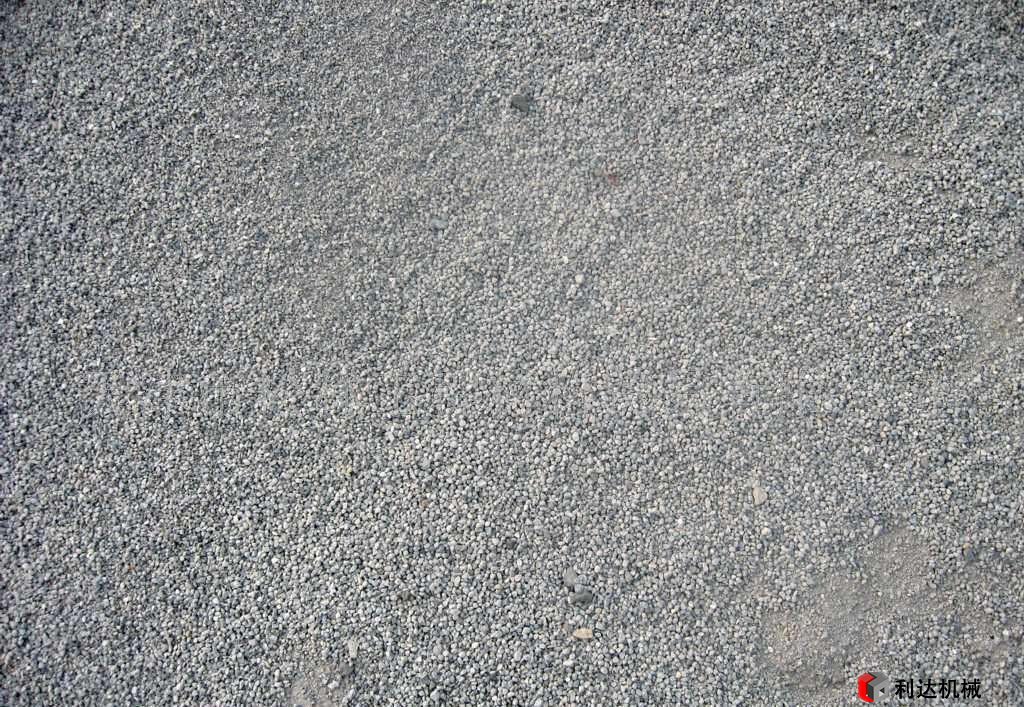

C30協(xié)作比，機制砂細度模數(shù)3.7，石粉含量5%，純機制砂砂率多少合適，5—31.5接連級配，膠材340，含泥4%左右，砂率用到53—60%左右，狀態(tài)才干出來。我們給個協(xié)作比參閱。老板悉數(shù)要換成機制砂打料。
評論在路上：?機制砂用那么多流動性更差。首先確保混凝土和易性要好，和易性好了泵送沒問題。
一咻哥，歇息，歇息一會：?砂率依照河砂的砂率來用，你泵送就困難。摻細砂按正常打就好，外加劑還會少用。
時光：機制砂石粉含量10左右混凝土根本沒問題。我這兒225的水泥，75石粉，還用的機制砂。一般機制砂的級配都斷檔，石粉10%左右混凝土的穩(wěn)定性高一點，剩下的石子級配調(diào)調(diào)就好了。
? 怎樣用好機制砂？?
一、協(xié)作比規(guī)劃準則：1、三低準則：（1）、低水泥用量；（2）、低用水量。（3）、低縮短功能。
2、選用聚羧酸系外加劑：聚羧酸外加劑長處：高減水率、高保塌性、較好的作業(yè)功能、削減自縮短、無沉淀、環(huán)保。
二、機制砂制造混凝土的留意事項：1、從源頭抓起：現(xiàn)存問題：出產(chǎn)不標準，辦理不標準、造假。
處理辦法：攪拌站要選好砂廠，將砂廠當(dāng)作外包方歸入辦理，定時抽檢砂廠，派人常去砂廠操控質(zhì)量。
2、操控人工砂粒型和級配：（1）粒型：選用專業(yè)制砂機械可出產(chǎn)粒型杰出的人工砂。
?。?）級配：現(xiàn)階段人工砂細度模數(shù)多在3.0-3.7。原因：砂廠只重視本錢、不重質(zhì)量，砂廠技能素質(zhì)較低，需求量大時忽視質(zhì)量操控。
處理方法：攪拌站選好協(xié)作砂廠，有條件的采用兩種砂復(fù)摻運用，與機制砂廠協(xié)作，自己出產(chǎn)混合砂。
3、操控人工砂石粉含量：（1）洗走石粉問題：除泥工序應(yīng)在石料破碎前進行，就不存在石粉洗走問題，杰出的除泥工序能確保人工砂石粉含量操控在7%以內(nèi)。
?。?）適合的石粉操控：最優(yōu)石粉含量因混凝土強度而異，石粉含量操控在7%以內(nèi)的人工砂適應(yīng)性強，一般運用石粉含量和MB值作為操控目標。
?。?）操控人工砂壓碎目標：壓碎目標是指人工砂在外力作用下反抗損壞的能力，是間接表現(xiàn)機制砂鞏固性的一個重要目標，操控在30%以內(nèi)最好。
（4）操控人工砂中氯離子含量：氯離子含量到達相關(guān)標準規(guī)則，防止部分廠家拿海砂濫竽充數(shù)。
?。?）操控混凝土前期開裂和縮短人工砂混凝土的抗裂功能與MB值聯(lián)系較大，當(dāng)MB值在0.6-1.8范圍內(nèi)時，混凝土單位面積的總開裂面積和24小時縮短率隨MB值增大而增大。
研討標明，混凝土人工砂澆筑后24小時到92小時這段時刻的縮短率較大，主要原因是石粉縮短了水泥水化的誘導(dǎo)期。實踐工程中，在滿意施工要求的前提下，盡量減小粗骨料的堆積空地率，使孔隙率小于42%，盡可能操控較小的塌落度。
?。?）正確引導(dǎo)施工單位，做好人工砂混凝土的濕維護，做到以下幾點：1?、濕維護開始時，混凝土外表不存在泌水缺點；2?、出產(chǎn)質(zhì)量操控砂在裝料過程中，留意含水率操控，砂廠應(yīng)有滿足的堆場，先出產(chǎn)的砂先運出；3?、在攪拌站，按產(chǎn)地、進料時刻分倉堆積，堆積高度不超越10米，做到先進廠先用；4?、防止砂含水率過高構(gòu)成砂粘倉，影響下料進而影響出產(chǎn)。運用人工砂拌制混凝土，既能改進混凝土的作業(yè)性，又可以下降出產(chǎn)本錢，進步企業(yè)的運營效益，一起又處理了環(huán)境污染問題，進步了資源使用率，構(gòu)成歸納效益。
用機制砂制備混凝土的留意事項1、重視機制砂混凝土協(xié)作比的規(guī)劃機制砂因為骨料級配欠安，在制造混凝土?xí)r易出現(xiàn)坍落度丟失大、拌合物泌水及混凝土泵送壓力大等問題。經(jīng)過調(diào)整混凝土協(xié)作比，改進顆粒級配的方法可對上述問題進行改進，有時為了處理其泌水問題還可考慮運用引氣劑或粘度調(diào)節(jié)劑等技能措施。
2、嚴格操控機制砂MB值機制砂MB值是國標斷定機制砂中所含細粉為石粉仍是泥粉的重要目標。在實踐工程中，人們往往以為較高的石粉含量將影響減水劑的作用作用，特別是PCE的作用作用，但實踐對PCE作用作用有損害的是機制砂中所含的泥粉。
王稷良研討了石英巖、片麻巖、花崗巖、玄武巖、石灰?guī)r和大理石鹽等6種巖性石粉對減水劑作用作用的影響。其研討結(jié)果標明，石粉的確會對減水劑的作用作用產(chǎn)生晦氣影響，特別是對PCE的作用作用影響相對明顯，但整體影響較小。
蔣正武等使用機制砂制造C50自密實混凝土?xí)r發(fā)現(xiàn)，即便關(guān)于石粉含量17%的機制砂自密實混凝土，適量進步PCE摻量將明顯下降泵送壓力。由此闡明，經(jīng)過恰當(dāng)調(diào)整減水劑摻量可處理石粉對其渙散作用的晦氣影響。
3、重視高石粉含量機制砂對混凝土耐久性的影響現(xiàn)在，機制砂中石粉含量對混凝土功能影響的研討作業(yè)大多逗留在其對混凝土作業(yè)性及強度方面，而就石粉含量對混凝土耐久性影響的研討有待深化。王稷良的研討結(jié)果標明，適量進步石灰?guī)r石粉可完善機制砂的級配，添加漿體數(shù)量和填充顆?？盏?，改進機制砂混凝土的作業(yè)性，但對不同強度等級的混凝土而言，機制砂中石粉的最佳含量不同。一起，適量石粉有利于進步機制砂混凝土抗氯離子浸透、抗凍融、抗硫酸鹽侵蝕及抗磨等功能，但機制砂中石粉含量超越7%～10%后，將晦氣于對混凝土塑性縮短和干燥縮短的操控。
