河砂日漸枯竭，機制砂指日可待

作者：利達機械????來源：http://www.progettomarmo.com/ ???發(fā)布時間：2018-08-30 08:39????瀏覽量：

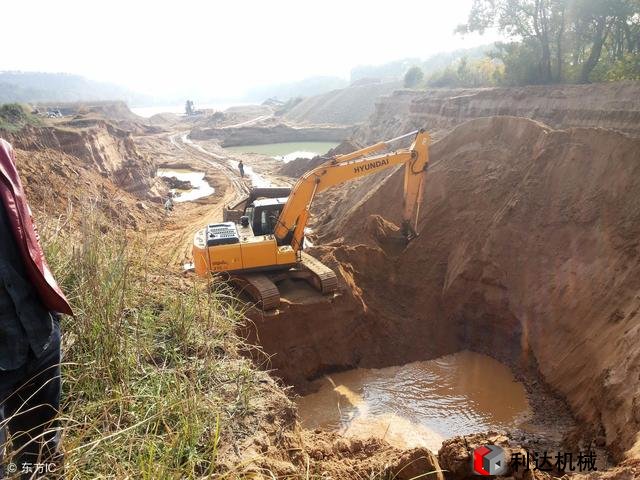

　　混凝土是現(xiàn)代土木工程中用量最大、用處最廣的一種修建材料，其間，砂同石子、水泥相同，是混凝土的重要組成部分。由于砂資源缺少，在我國許多區(qū)域都呈現(xiàn)了亂采亂挖天然砂的狀況，特別在這幾年里，毀田挖砂、損壞河道挖砂的狀況很遍及，這些行為不光損壞了有限的犁地、防洪堤堰，并引發(fā)了不少工程事端。天然砂這一天然資源在我國呈現(xiàn)了逐步削減、質(zhì)量日益下降、價格成倍上漲的現(xiàn)象。因而，尋找新的混凝土用砂資源現(xiàn)已火燒眉毛，開發(fā)和運用機制砂已成為處理修建用砂缺少的重要手法之一。機制砂替代天然河砂不只具有必定的經(jīng)濟性和適應性，還具有必定的環(huán)境效益和社會效益，并且由于機制砂出產(chǎn) 不受氣候、季節(jié)的影響，并且在出產(chǎn)工藝上還能得到有用操控。

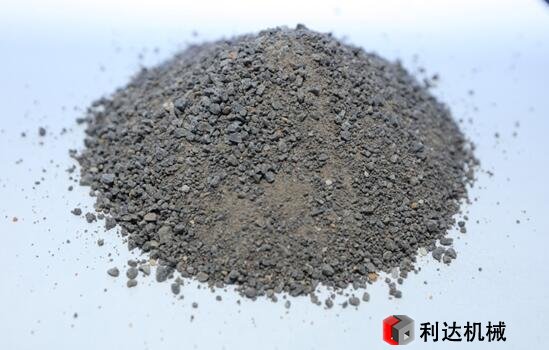

　　機制砂的優(yōu)缺陷機制砂的長處（1）工廠化出產(chǎn)，質(zhì)量能夠得到確保工廠出產(chǎn)能夠從選材、破碎等一系列的工藝流程上樹立質(zhì)量監(jiān)控體系，出產(chǎn)條件好，砂的質(zhì)量才干得到確保。
　　
　　（2）砂的物理力學功能好能夠有意識的挑選硬質(zhì)巖石出產(chǎn)機制砂，避免選用軟質(zhì)、風化巖石，一起，含泥（塊）量能夠人工篩分操控。化學成份和母材、碎石共同，對混凝土沒有負面作用，適合做高強混凝土。
　　
　?。?）機制砂的顆粒級配、細度模數(shù)能夠調(diào)整能夠按照工程的需求，結(jié)合母材的特色及混凝土的要求，調(diào)整機制砂的細度模數(shù)與顆粒級配。調(diào)整的辦法首要是經(jīng)過破碎設備、工藝流程的挑選來完成。
　　
　　機制砂的缺陷（1）天然砂顆粒渾圓，外表潤滑。
　　
　　天然中砂細度模數(shù)一般為2.6～3.0，級配較好，對混凝土的作業(yè)性非常越有利。機制砂顆粒尖利，多棱角，外表粗糙，細度模數(shù)多為3.0以上，與天然河砂比較，機制砂的顆粒級配稍差，大于2.5mm和小于0.08mm的顆粒偏多，導致混凝土的和易性較差，容易引起混凝土的外觀質(zhì)量缺陷?？墒牵瑱C制砂的缺陷能夠經(jīng)過挑選適宜的碎砂設備、合理運用砂中含石粉量、調(diào)整砂率，以及選用適宜的外加劑等辦法來克服。
　　
　　（2）機制砂含有必定量的石粉。
　　
　　石粉和泥的粒徑盡管都是小于0.075mm，可是他們的成份不相同，細度相差也比較大。泥顆粒大多小于0.016mm，而石粉顆粒大都在0.016～0.075mm之間。泥吸附在砂的外表，妨礙砂與水泥的粘結(jié)；而適量的石粉卻可填充在水泥、細砂的空地之間，使機制砂混凝土的作業(yè)性增強。
　　
　　機制砂混凝土的功能硬化前混凝土的功能機制砂混凝土硬化前的功能首要涉及到混凝土的稠度、和易性、可塑性、可加工性等方面，這些功能并不是孤立的，而是彼此之間有必定的彼此相關，是從不同的視點描繪新拌混凝土的特性。其間，混凝土的和易性是非常重要的一個目標，它不只表明混凝土灌溉成型的難易程度，也表明混凝土反抗材料分層離析的才干?；炷梁鸵仔缘脑敿毮繕藶樘涠取Ｔ谒冶认嗤臓顩r下，機制砂混凝土坍落度要比河砂混凝土的小，這首要是由于機制砂自身具有裂隙、空地及孔洞，其有一部分顆粒為礦物顆粒集合體，這樣就增大了砂子的比外表積，吸附了更多的水，導致混凝土的需水量添加，坍落度減小。
　　
　　機制砂混凝土的力學功能混凝土的力學功能目標包含抗拉強度、抗彎強度、抗壓強度、彈性模量、粘結(jié)強度、疲勞強度、縮短徐變特性等。由于機制砂一般選用硬質(zhì)巖石破碎，機制砂比天然砂的抗壓強度更高。因而機制砂混凝土與天然砂混凝土比較，各項力學功能目標更高。當然，混凝土的強度、彈性模量等力學功能目標除了和砂的強度有關之外，還與其他要素有關，如機制砂中的石粉含量和混凝土合作比中的砂率等。
　　
　　機制砂混凝土的耐久功能混凝土的耐久功能是指混凝土在長期運用的過程中，具有反抗凍融循環(huán)等氣候條件、酸堿等物理化學侵蝕作用、受光熱作用、流水沖蝕作用的才干。假如混凝土越密實，那么抗?jié)B抗凍性越好。由于混凝土的抗?jié)B性首要是和其孔隙有關。對于機制砂混凝土的抗凍融耐久性還缺少體系的研討。綜合已有的研討結(jié)果，能夠發(fā)現(xiàn)機制砂在必定程度上改進了混凝土的作業(yè)功能，具有必定的微集料填充作用，各方面都優(yōu)于中砂混凝土，機制砂和天然細砂混合制造出的混凝土抗?jié)B性比中砂混凝土差。
　　
　　尚需進一步研討的問題機制砂在我國混凝土結(jié)構(gòu)工程實踐中的運用還處在起步階段，為了推廣機制砂在混凝土特別是橋梁工程中高功能混凝土中的運用，還應開展深化、廣泛的研討。
　　
　　機制砂顆粒形狀、顆粒級配的研討機制砂的顆粒形狀、顆粒級配對混凝土的和易性、強度、抗干縮性及耐磨等功能有影響。不同粒形的機制砂對混凝土的和易性影響比較大，片狀顆粒拌制的混凝土和易性較差，最理想的粒形是近似于立方體顆粒。機制砂中要含有適量的石粉，不光能夠進步混凝土的強度，還能夠改進混凝土的和易性。
　　
　　高效、優(yōu)質(zhì)制砂設備和制砂工藝的研討凡是能經(jīng)濟有用地加工出小于5mm的合格粒度級配的機械加工設備都能夠作為制砂機械。現(xiàn)在，圓錐破碎機、磨碎機械、錘式破碎機、反擊式破碎機、輥式破碎機、籠型破碎機和立軸沖擊式破碎機都能夠用來制砂。中小企業(yè)運用顎式破碎機較多，出產(chǎn)工藝比較簡單，產(chǎn)品質(zhì)量良莠不齊。混凝土用機制砂對砂的顆粒形狀及級配有很高的要求。為了出產(chǎn)出符合要求的優(yōu)質(zhì)機制砂，需求從設備挑選、工藝流程、質(zhì)量操控等方面進行綜合研討。跟著我國基本建設的不斷深化和環(huán)境保護的日益加強，天然砂的運用在許多方面都被限制。面臨修建業(yè)需求砂量的添加，天然資源現(xiàn)已不能再滿意工程的需求，所以必須要在機制砂的運用上下功夫。假如機制砂運用取得成功，往后的施工安排將有可能發(fā)生改變，例如在圍巖較好的地道中施工，混凝土所需的碎石和機制砂就能夠在掘進過程中得到處理。

　　機制砂混凝土拌和設備的研討拌和設備也是影響混凝土質(zhì)量的一個重要要素。機制砂混凝土的拌和不宜選用小型拌和設備。在施工之初，機制砂混凝土的拌和是選用與天然砂混凝土拌和的辦法，結(jié)果不能滿意工程的質(zhì)量要求。特別是少數(shù)混凝土的拌和，決不能運用非強制性混凝土拌和設備，不然混凝土的外觀質(zhì)量難以確保。機制砂混凝土只有選用大型拌和站或強制拌和設備來拌和，才干確保工程的質(zhì)量。然后改進了混凝土的孔隙結(jié)構(gòu)，添加了混凝土的密實度。
　　
　　機制砂混凝土的運用須加強工程實驗機制砂混凝土的運用必須按要求合理設立工程實驗室，以加強對混凝土的配比、和易性、抗?jié)B、抗壓強度、抗拉強度、彈性模量、疲勞強度、縮短徐變、耐久功能等目標的及時監(jiān)控，然后確?；炷恋馁|(zhì)量。
　　
　　結(jié)語現(xiàn)在，機制砂混凝土在施工實踐中運用相對比較少，對這種混凝土的長期功能還缺少深化的研討討論。這些功能首要包含縮短徐變功能、抗凍功能以及抗?jié)B功能等耐久性目標。在往后的工程施工中應該不斷地加強研討，以完善機制砂混凝土的各種目標，使其在工程中得以廣泛的運用。

上一篇：機制砂生產(chǎn)需要符合什么標準

下一篇：振動篩分設備常見故障以及檢修思路

日韩国产网址一网址二,久99久热只有精品视频中文动漫,欧美肉体狂欢性派对48,中文字幕无码免费视频不卡,亚洲真人一级毛片看看,国产AV无码天堂一区

河砂日漸枯竭，機制砂指日可待

河砂日漸枯竭，機制砂指日可待
